Cara Konfigurasi Routing Static di Cisco Packet Tracer

Keterangan Kabel:

Untuk mengkoneksikan peralatan yang berbeda, gunakan kabel Straight - throught:

Router-PT: Ki Hajar Dewantara ke Switch PT: Switch0: Fa0/0 - Fa0/1

Switch PT: Switch0 ke PC0: Fa1/1 - Fa0/0

Switch PT: Switch0 ke PC1: Fa2/1 - Fa0/0

Router-PT: RA Kartini ke Switch PT: Switch1: Fa0/0 - Fa0/1

Switch PT: Switch1 ke PC2: Fa1/1 - Fa0/0

Switch PT: Switch1 ke PC3: Fa2/1 - Fa0/0

Untuk mengkoneksikan Router - Router:

Serial (Konektor warna merah, Serial DTE)

Router Ki Hajar Dewantara - Router RA. Kartini: serial 2/0 ke serial 2/0

Router Ki Hajar Dewantara - Fast Ethernet 0/0:

Bisa juga di lihat lewat config-fastethernet 0/0 nanti akan muncul seperti di bawah ini:

Router RA Kartini - Fast Ethernet 0/0:

Router Ki Hajar Dewantara - Serial 2/0:

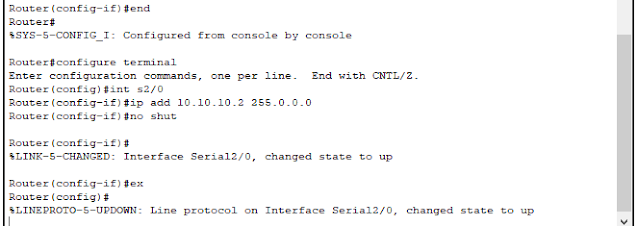

Router RA Kartini - Serial 2/0:

Selanjutnya setting IP Address sesuai pada gambar di atas:

Pilih PC - masuk ke Desktop - IP Configuration

Klik router Ki Hajar Dewantara

Masukkan ip route nya

Klik router RA Kartini

Masukkan ip route nya
